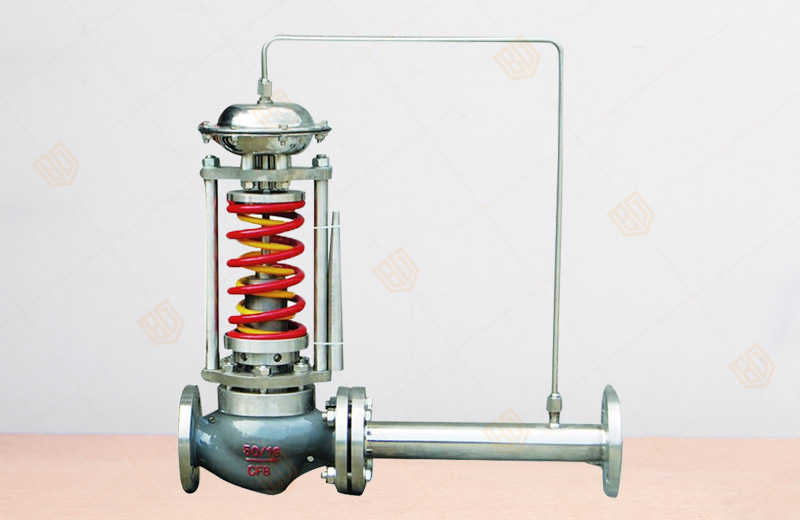

ZZY型自力式压力调节阀
产品概况
产品型号：ZZY型
公称通径：DN20~300mm
公称压力：PN16~64MPa
适用温度：≤ 350℃
主要材质：ZG230-450 ZG1Cr18Ni9Ti ZGOCr18Ni12M02Ti
设计标准：GB/T17213
检验标准：GB/T4213
法兰标准：JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
ZZY型自力式压力调节阀产品概述：
百钢阀门集团生产销售的ZZY型自力式压力调节阀无需外加能源，利用被调介质自身能量为动力源，引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前(或阀后)压力
稳定。具有动作灵敏，密封性好，压力设定点波动小等优点，广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。
本系列产品有单座(ZZYP)、套筒(ZZYM)、双座(ZZYN)三种结构；执行机构有薄膜式、活塞式二种；作用型式有减压用阀后压力调节(B
型)和泄压用阀前压力调节(K型)。产品公称压力等级有PN16、40、64；阀体口径范围DN20~300；泄漏量等级有II级、Ⅳ级和VI级三档；流
量特性为快开；压力分段调节从15~2500kPa。可按需要组合满足用户工况要求。
ZZY型自力式压力调节阀产品特点：
1、自力式压力调节阀无需外加能源，能在无电无气的场所工作，既方便又节约了能源。
2、压力分段范围细且互相交叉，调节精度高。
3、压力设定值在运行期间可连续设定。
4、对阀后压力调节，阀前压力与阀后压力之比为10:1~10:8。
5、橡胶膜片式检测，执行机构检测精度高、动作灵敏。
6、采用压力平衡机构，使调节阀反应灵敏、控制精确。
ZZY型自力式压力调节阀主要外形尺寸
|
公称通径 DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
|
法兰接管尺寸 B |
383 |
512 |
603 |
862 |
1023 |
1380 |
1800 |
2000 |
2200 |
||||||
|
法兰端面距 L |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
||
|
压 力 调 节 范 围 kPa |
15~140 |
H |
475 |
520 |
540 |
710 |
780 |
840 |
880 |
915 |
940 |
1000 |
|||
|
A |
280 |
308 |
|||||||||||||
|
280~500 |
H |
455 |
500 |
520 |
690 |
760 |
800 |
870 |
880 |
900 |
950 |
||||
|
A |
230 |
||||||||||||||
|
120~300 |
H |
450 |
490 |
510 |
680 |
750 |
790 |
860 |
870 |
890 |
940 |
||||
|
A |
176 |
194 |
280 |
||||||||||||
|
480~1000 |
H |
445 |
480 |
670 |
740 |
780 |
850 |
860 |
880 |
930 |
|||||
|
A |
176 |
194 |
280 |
||||||||||||
|
600~1500 |
H |
445 |
570 |
600 |
820 |
890 |
950 |
1000 |
1100 |
1200 |
|||||
|
A |
85 |
96 |
|||||||||||||
|
1000~2500 |
H |
445 |
570 |
600 |
820 |
890 |
950 |
1000 |
1100 |
1200 |
|||||
|
A |
85 |
96 |
|||||||||||||
|
重量 kg |
26 |
37 |
42 |
72 |
90 |
114 |
130 |
144 |
180 |
200 |
250 |
||||
|
导压管接头螺纹 |
M16X1.5 |
||||||||||||||
温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的ZZY型自力式压力调节阀性能参数、结构尺寸参数、价格等详情，或要求高质量印刷样本，请联系我们。
