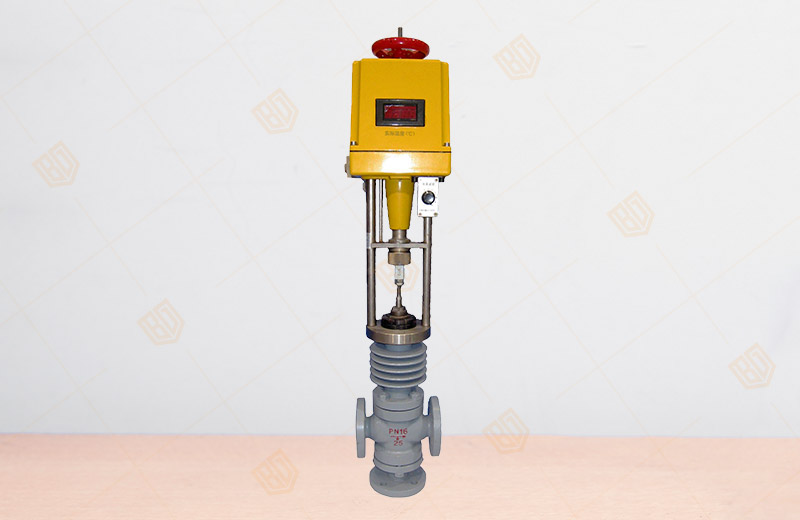

ZAZQ,ZAZX型合流分流温度控制调节阀
产品概况
产品型号：ZAZQ、ZAZX型
公称通径：DN25mm~200mm
公称压力：1.0、1.6、4.0、6.4MPa
适用温度：-60℃~450℃
主要材质：HT200、ZG230～450 ZG1Cr18Ni9Ti
法兰标准：铸铁法兰按GB4216.5-84 铸钢法兰按GB9113-88，JB/T79-94
ZAZQ,ZAZX型合流分流温度控制调节阀产品概述
百钢阀门集团生产销售的ZAZQ,ZAZX型合流分流温度控制调节阀采用圆筒型薄壁窗口形阀芯导向。配用DKZ直行程电动执行机构，接受0～10或4～20mA.DC信号驱动 阀门启闭。其中三通合流调节阀用于将两种流体混合成第三种流体，或不同温度的同种流体，混合成同一温度流体。三通分流阀将一种流体分成两路流体。
本系列产品口径由25mm至200mm，公称压力有1.0、1.6、4.0、6.4MPa，温度范围-60℃至450℃，控制信号为0～10或4～20mA.DC。配用不同的执行机构可分为普通型和电子型两种。
ZAZQ,ZAZX型合流分流温度控制调节阀产品特点
1、流体对阀芯作用方向都处于流开状态，故工作稳定性好。
2、除了阀盖处衬套导向外，阀芯侧面与阀座内表面也有导向作用，导向面积大，工作可靠。
3、伺服放大器采用深度动态负反馈，可提高调节精度。
4、电动操作器有多种形式，可适用于4～20mA.DC或0～10mA.DC。
5、电子型电动调节阀可直接由电流信号控制阀门开度，无需伺服放大器。
6、节省自动化投资，与单座、双座或套筒调节阀相比，组成同样的系统可省掉一个阀，简化系统，节省投资。
7、波纹管密封型对移动的阀杆形成完全的密封，堵绝流体外漏。
ZAZQ,ZAZX型合流分流温度控制调节阀零件资料:
阀体、阀盖：HT200、ZG230～450 ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti 司太莱合金堆焊
填料：聚四氟乙烯
推杆、衬套：2Cr13
ZAZQ,ZAZX型合流分流温度控制调节阀技术参数：
|
公称通径 DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||
|
额定流量系数 KV |
合流 |
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
|
|
分流 |
|
|
|
|
|
85 |
135 |
210 |
340 |
535 |
||
|
额定行程 (mm) |
16 |
25 |
40 |
60 |
|
|||||||
|
流量特性 |
直线 抛物线 |
|
||||||||||
|
工作温度 (℃) |
普通型：铸铁： -20～200、铸钢：-40～250、铸不锈钢：-60～250 散热型：铸钢： -40～450、铸不锈钢：-60～450 |
|
||||||||||
|
介质温度 (℃) |
200以下(对合流阀而言) |
|
||||||||||
|
固有可调比 R |
30 |
|
||||||||||
|
公称压力 PN(MPa) |
1.0 1.6 4.0 6.4 |
|
||||||||||
|
允许泄漏量 |
硬密封：Ⅳ级 软密封：VI级 |
|
||||||||||
|
作用方式 |
电开、电关 |
|
||||||||||
|
信号范围 (mA.DC) |
0～10 4～20 |
|
||||||||||
|
电源电压 |
220V、50H Z 380V、50H Z 24V、AC/DC |
|
||||||||||
|
环境温度 (℃) |
伺服放大器： 5～45 执行机构：-10～55 |
|
||||||||||
|
全行程时间 S |
普通型 |
12.5 |
20 |
32 |
48 |
|
||||||
|
电子型 |
30 |
30 |
48 |
60 |
|
|||||||
|
消耗功率 (W) |
普通型 |
28 |
35 |
|
||||||||
|
电子型 |
6 |
15 |
25 |
40 |
|
|||||||
ZAZQ,ZAZX型合流分流温度控制调节阀连接标准：
◆连接尺寸及标准
·法兰标准：铸铁法兰按GB4216.5-84 铸钢法兰按GB9113-88，JB/T79-94
·法兰密封面型：PN10、PN16为凸面 PN40、PN64为凹凸面、阀体为凹面
·结构长度：GB12221-89
·夹套保温型夹套载热体接口：对焊ф18X4
* 阀体法兰及法兰端面距离可以按用户指定的标准制造。
如ANSI、JIS、JPI等标准。
◆ 订货须知：
订货时请用户提供以下资料：
·调节阀名称、型号
·公称通径(mm)
·公称压力(MPa)
·额定流量系数(KV)
·固有流量特性
·介质名称、阀前后压力、温度、流量等
·整机作用方式(电开、电关)及输入信号
·阀体、阀内件及填料材质
·附件(操作器、伺服放大器等)
·其他特殊要求
温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的ZAZQ,ZAZX型合流分流温度控制调节阀性能参数、结构尺寸参数、价格等详情，或要求高质量印刷样本，请联系我们。
