您当前位置: 产品中心 气动阀门/电动阀门 气动三偏心硬密封蝶阀

D643H气动三偏心硬密封蝶阀

产品概况

产品型号:D643H
公称通径:DN50~1200mm
公称压力:PN0.6~4.0MPa
适用温度:-40 ℃~425 ℃
适用介质:煤气、空气、蒸汽、水、海水、油品等
阀体材质:铸钢、不锈钢、合金钢等
驱动形式:手动、蜗轮传动、气动、液动、电动、电液联动等
设计标准:GB/T12238-2008
结构长度:GB/T12221-2005
连接标准:JB/T 79.1-1994
压力试验:GB/T13927-2008

D643H气动三偏心硬密封蝶阀产品详情

D643H气动三偏心硬密封蝶阀产品说明

       百钢阀门集团生产销售的D643H气动三偏心硬密封蝶阀该产品广泛用于石油、化工、电力、冶金、食品、医药、轻纺、造纸等行业,可安装在温度≤425℃,介质为煤气、空气、蒸汽、水、海水、油品等工业管网上作调节流量和切断介质用。
       驱动形式有手动、蜗轮传动、气动、液动、电动、电液联动等执行机构,可实现远距离控制和自动化操作。金属硬密封蝶阀系列产品,系长寿命、节能型蝶阀。其结构采用三维编心原理设计,阀座采用硬软密封兼容的多层次结构,加工精湛,工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。


D643H气动三偏心硬密封蝶阀产品特点

       由于本产品蝶阀采用的是三维偏心原理设计,使密封面的空间运动轨迹达到理想化,密封面相互之间无磨擦、无干涉、加之密封材料选择得当,从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下:

1、开启力矩小,灵活方便,省力节能。
2、三维编心结构,使蝶板越关越紧,其密封性能可靠,达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。

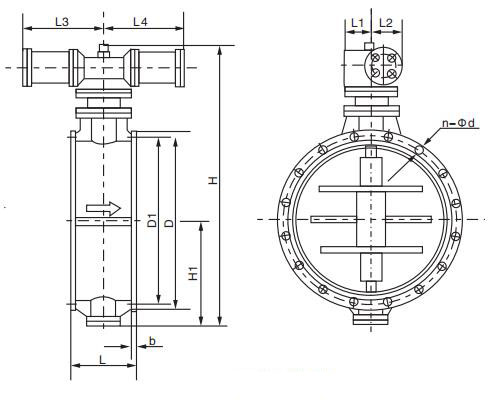

D643H气动三偏心硬密封蝶阀主要外形尺寸


公称通径(DN) 主要尺寸 法兰尺寸和螺栓规格
1.0MPa 1.6MPa 2.5MPa
L H1 H D D1 n-Фd D D1 n-Фd D D1 n-Фd
50 108 350 112 165 125 4-18 165 125 4-18 165 125 4-18
65 112 370 115 185 145 4-18 185 145 4-18 185 145 8-18
80 114 380 120 200 160 4-18 200 160 8-18 200 160 8-18
100 127 420 138 220 180 8-18 220 180 8-18 235 190 8-22
125 140 460 164 250 210 8-18 250 210 8-18 270 220 8-26
150 140 555 175 285 240 8-22 285 240 8-22 300 250 8-26
200 152 760 200 340 295 8-22 340 295 12-22 360 310 12-26
250 165 830 243 395 350 12-22 405 355 12-26 425 370 12-30
300 178 895 250 445 400 12-22 460 410 12-26 485 430 16-30
350 190 950 280 505 460 16-22 520 470 12-26 555 490 16-33
400 216 1190 305 565 515 16-26 580 525 16-26 620 550 16-36
450 222 1255 350 615 565 20-26 640 585 16-30 670 600 20-36
500 229 1305 380 670 620 20-26 715 650 20-30 730 660 20-36
600 267 1340 445 780 725 20-30 840 770 20-33 845 770 20-39
700 292 1520 480 895 840 24-30 910 840 24-36 960 875 24-42
800 318 1710 530 1015 950 24-33 1025 950 24-39 1085 990 24-48
900 330 1810 580 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48
1000 410 1960 650 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56
1200 470 2250 760 1455 1380 32-39 1485 1390 32-48 1530 1420 32-56


温馨提示:

本文中所有文字、数据、图片均只适用于参考。需要查看更多的D643H气动三偏心硬密封蝶阀性能参数、结构尺寸参数、价格等详情,或要求高质量印刷样本,请联系我们

021-57278881
