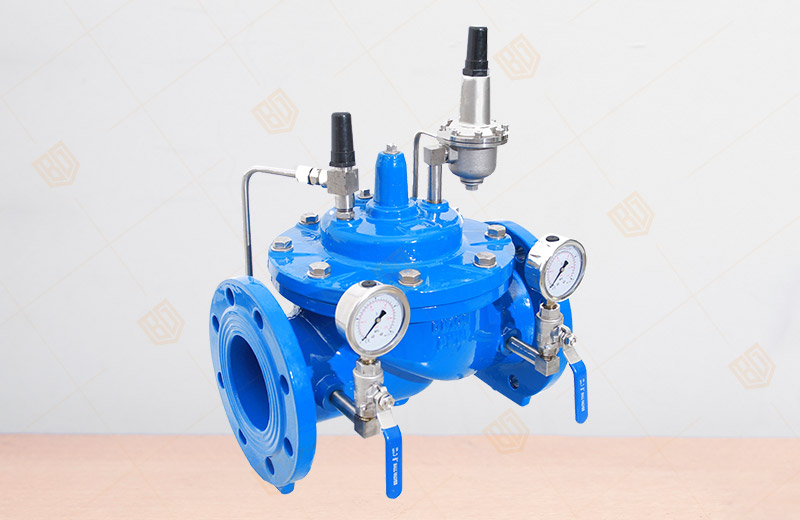

800X压差旁通平衡阀
产品概况
产品型号：800X
公称通径：DN40~1600mm
公称压力：PN1.0~2.5MPa
适用介质：水、油品、海水、污水
适用温度：0~80℃
结构长度标准：GB/T12221-2005
连接法兰标准：GB/T9113
压力温度等级：GB/T12224-2005
试验检验标准：GB/T13927-2008
一、800X压差旁通平衡阀介绍
百钢阀门集团生产销售的800X型压差旁通平衡阀是一种用于空调系统供/回水之间以平衡压差的阀门。红阀压差旁通平衡阀可提高系统的利用率，保持压差的精确恒定值，并可较大限度地降低系统的噪音，以及过大压差对设备造成的损坏。压差旁通平衡阀优越于其他平衡阀的地方在于它没有执行机构，完全靠介质自身的压力差来达到平衡系统的功能，节约能源及安装空间，是一种智能型阀门。
二、800X型压差旁通平衡阀压差旁通平衡阀结构特点
压差旁通平衡阀优越于其他平衡阀的地方在于它没有执行机构，完全靠介质自身的压力差来达到平衡系统的功能，节约能源及安装空间，是一种智能型阀门。
三、800X型压差旁通平衡阀原理
压差旁通平衡阀是一种用于空调系统供/回水之间以平衡压差的阀门。该阀门可提高系统的利用率，保持压差的精确互定直，并可较大限度地降低系统的噪音，以及过大压差对设备造成的损坏。压差平衡阀优越于其他平衡阀的地方在于它没有执行机构，完全介质自身的压力差来达到平衡系统的功能，节约能源及安装空间，是一种智能型阀门。
|
公称压力(Mpa) |
壳体试验压力(MPa) |
密封试验压力(MPa) |
适用介质 |
介质温度(℃) |
|
1.0 |
1.5 |
1.1 |
水 |
0～80(隔膜式) |
|
1.6 |
1.76 |
2.4 |
||
|
2.5 |
2.75 |
3.75 |

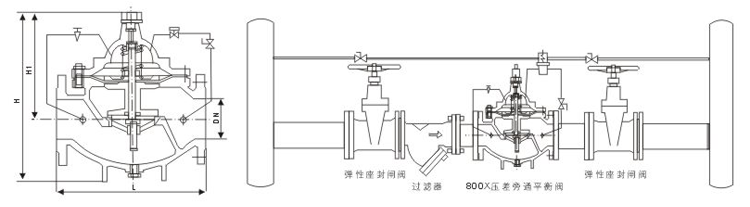

五、800X型压差旁通平衡阀连接尺寸
|
公称通径（mm） |
尺 寸（mm） |
||
|
L |
H1 |
H |
|
|
20 |
150 |
126 |
520 |
|
25 |
160 |
126 |
520 |
|
32 |
180 |
126 |
520 |
|
40 |
200 |
160 |
610 |
|
50 |
203 |
160 |
610 |
|
65 |
216 |
180 |
625 |
|
80 |
241 |
200 |
642 |
|
100 |
292 |
270 |
750 |
|
125 |
330 |
310 |
808 |
|
150 |
356 |
320 |
864 |
|
200 |
495 |
370 |
1135 |
|
250 |
622 |
430 |
1185 |
|
300 |
698 |
480 |
1325 |
|
350 |
787 |
525 |
1385 |
|
400 |
914 |
580 |
1445 |
|
450 |
978 |
635 |
1445 |
温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的800X压差旁通平衡阀性能参数、结构尺寸参数、价格等详情，或要求高质量印刷样本，请联系我们。
