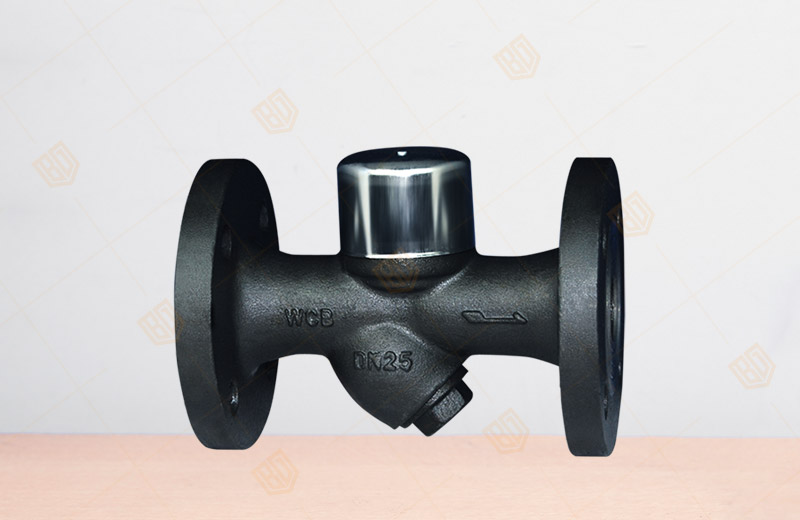

CS49Y热动力圆盘式蒸汽疏水阀
产品概况
产品型号：CS49Y
公称通径：DN15~65mm
公称压力：PN0.01~1.6MPa
工作温度：≤350℃
主要材质：锻钢、不锈钢、钛合金钢、铬钼钢、低温钢
驱动方式：手动
设计规范：GB/T 9093
结构长度：GB/T 12250
螺纹连接：ISO 228
法兰连接：JB/T 79,GB 9113,ANSI B16.34
试验与检验：GB/T 13927
CS49Y热动力圆盘式蒸汽疏水阀工作原理：
百钢阀门集团生产销售的CS49Y热动力圆盘式蒸汽疏水阀是利用蒸汽和凝结水通过阀孔时流速和体积产生变化不同热力学性质，驱动阀片开关阀座孔，从而达到阻汽排水。
CS49Y热动力圆盘式蒸汽疏水阀结构特点：
1、本阀结构结实、重量轻、体积小、使用压力范围大，不需任何调节。
2、具有空气排放装置，迅速排除初时空气,保证快速启动。
3、可承受过热空气，抗冻能力强，安装不受限制。
CS49Y热动力圆盘式蒸汽疏水阀主要外形尺寸：
| 型号 | 公称通径 | L | H | H1 | ø |
| CS49H | 15 | 150 | 110 | 50 | 53 |
| 20 | |||||
| 25 | 160 | ||||
| 32 | 230 | 148 | 70 | 68 | |
| 40 | |||||
| 50 | 158 | 77 | 77 | ||
| 65 | 250 | 173 | 80 |
温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的CS49Y热动力圆盘式蒸汽疏水阀性能参数、结构尺寸参数、价格等详情，或要求高质量印刷样本，请联系我们。
