J41F46衬氟截止阀
产品概况
产品型号：J41F46
公称通径：DN15~350mm
压力等级：0.6、1.0、1.6MPa
适用温度：≤80℃、≤100℃、≤120℃、≤150℃、（可按照衬里材料）
设计与制造：GB12235
结构长度：GB12221（1系列）
法兰连接尺寸：GB4216
J41F46衬氟截止阀产品概述
百钢阀门集团生产销售的J41F46衬氟截止阀适用在 -50~150℃ 的各种浓度的王水、流酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体，液体介质的管路上使用。
J41F46衬氟截止阀产品用途
J41F4衬氟截止阀专用于控制强腐蚀性介质，阀体内腔表面覆有可供选择的各种氟塑料，适用于不同工作温度和流体管路。具有强度高、耐腐蚀性能好的特点。
J41F46衬氟截止阀阀门测试
衬里层：电火花检测
实验与检验按GB/T13927标准
公称压力：PN阀体：PN×1.5 密封：PN×1.1
J41F46衬氟截止阀主要材料
阀体：铸铁、碳钢 不锈钢 阀盖：铸铁、碳钢 不锈钢 衬里：氟塑料
阀瓣：碳钢 、不锈钢，完全包覆氟塑料 阀杆：碳钢、不锈钢，部分包覆氟塑料 手轮：铸铁、碳钢

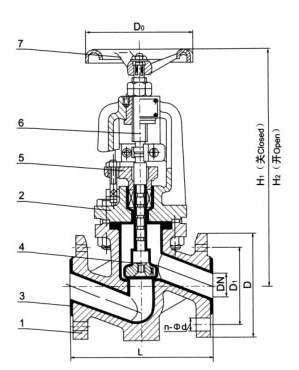

J41F46衬氟截止阀部件列表
1、阀体、2、阀盖3、阀体4、阀瓣5、压盖子6、阀杆7、手柄
|
DN |
PN | 工作压力 | L | D | D1 | n-Фd | H1 | H2 | D0 | 质量 |
|
15 |
1.6 1.0 |
1.6 |
130 |
95 |
65 |
4-14 |
225 |
240 |
100 |
4 |
|
20 |
150 |
105 |
75 |
4-14 |
230 |
250 |
100 |
6 |
||
|
25 |
160 |
115 |
85 |
4-14 |
264 |
288 |
120 |
8 |
||
|
32 |
180 |
140 |
100 |
4-18 |
272 |
296 |
120 |
10.5 |
||
|
40 |
200 |
150 |
110 |
4-18 |
300 |
325 |
140 |
16.5 |
||
|
50 |
230 |
165 |
125 |
4-18 |
321 |
346 |
140 |
18 |
||
|
65 |
290 |
185 |
145 |
4-18 |
366 |
396 |
160 |
26 |
||
|
80 |
310 |
200 |
160 |
6/2-18 |
400 |
438 |
200 |
36.5 |
||
|
100 |
350 |
220 |
180 |
6/2-18 |
476 |
517 |
280 |
58 |
||
|
125 |
1.0 |
400 |
250 |
210 |
6/2-18 |
530 |
560 |
280 |
64 |
|
|
150 |
480 |
285 |
240 |
6/2-22 |
650 |
605 |
320 |
85 |
||
|
200 |
495 |
340 |
295 |
6/2-22 |
650 |
770 |
360 |
155 |
||
|
250 |
0.6 |
622 |
395 |
350 |
8/4-22 |
690 |
810 |
400 |
243 |
|
|
300 |
698 |
445 |
400 |
8/4-22 |
730 |
845 |
400 |
295 |
||
|
350 |
787 |
505 |
460 |
12/4-22 |
|
|
|
|
温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的J41F46衬氟截止阀性能参数、结构尺寸参数、价格等详情，或要求高质量印刷样本，请联系我们。
