H664Y抽汽止回阀
产品概况
产品型号：H664Y
公称通径：DN50～1000mm
公称压力：PN1.0～10.0MPa
工作温度：≤550℃
主要材质：WCB、WC6、WC9
适用介质：水、蒸汽、空气、油品
设计标准：API 6D、BS 1868、GB/T 12235、GB/T 12236、JB/T 8937
结构长度：ASME B16.10、API 6D、GB/T 12221
连接标准：ASME B16.5、ASME B16.47、ASME B16.25、GB/T 9113、JB/T 79、HG/T 20592
压力试验：API 598、API 6D、GB/T 13927、GB/T 26480
压力与温度等级：ASME B16.34 、GB/T 12224
一、H664Y抽汽止回阀用途
百钢阀门集团生产销售的H664Y抽汽止回阀主要用于火力发电厂汽轮机抽汽系统，防止介质或水倒流，对汽轮机水泵等重要设施起到�；ぷ饔�，其性能要求为在管道介质倒流、断电、事故等非常状态下，该阀门瞬间关闭，关闭时间小于0.5秒。
二、H664Y抽汽止回阀性能规范
1、公称压力：
| 公称压力 | 1.0~2.5 | 4.0~6.4 | 10.0 |
| 公称通径 | 50~1000 | 50~400 | 80~350 |
2、适用介质：水、蒸汽、空气、油品
3、工作温度：
| 主体材料 | WCB | WC6 | WC9 |
| 工作温度 | ≤425℃ | ≤540℃ | ≤550℃ |

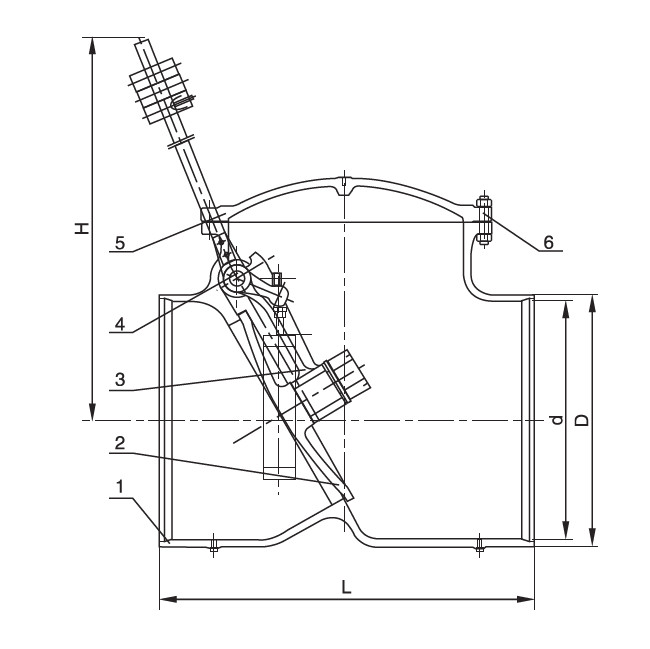

三、 H664Y抽汽止回阀主要外形尺寸
| H664H-10 | ||||||||||
| DN | L | D | D1 | D2 | H | H1 | H2 | H3 | L1 | W（kg） |
| 450 | 740 | 428 | 476 | 630 | 990 | 425 | 510 | 755 | 486 | 620 |
| 500 | 790 | 468 | 520 | 658 | 990 | 470 | 545 | 852 | 554 | 759 |
| 700 | 1040 | 682 | 747 | 845 | 990 | 560 | 625 | 1240 | 820 | 1258 |
| 800 | 1295 | 780 | 842 | 995 | 1257 | 650 | 645 | 1348.3 | 928 | 1788 |
| 1000 | 1600 | 1110 | 1150 | 1230 | 1700 | 850 | 745 | 1840 | 1040 | 4800 |
| H664H-16 | ||||||||
| DN | L | D | D1 | D2 | H | H1 | H2 | W（kg） |
| 200 | 526 | 195 | 239 | 410 | 815 | 325 | 390 | 236 |
| 300 | 610 | 300 | 354 | 494 | 845 | 350 | 445 | 376 |
| 400 | 838 | 380 | 436 | 600 | 1142 | 450 | 490 | 674 |
| H664H-25 | ||||||||
| DN | L | D | D1 | D2 | H | H1 | H2 | W（kg） |
| 250 | 680 | 250 | 302 | 475 | 904 | 380 | 440 | 385 |
| 500 | 1020 | 480 | 584 | 820 | 1240 | 580 | 560 | 1537 |
温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的H664Y抽汽止回阀性能参数、结构尺寸参数、价格等详情，或要求高质量印刷样本，请联系我们。
