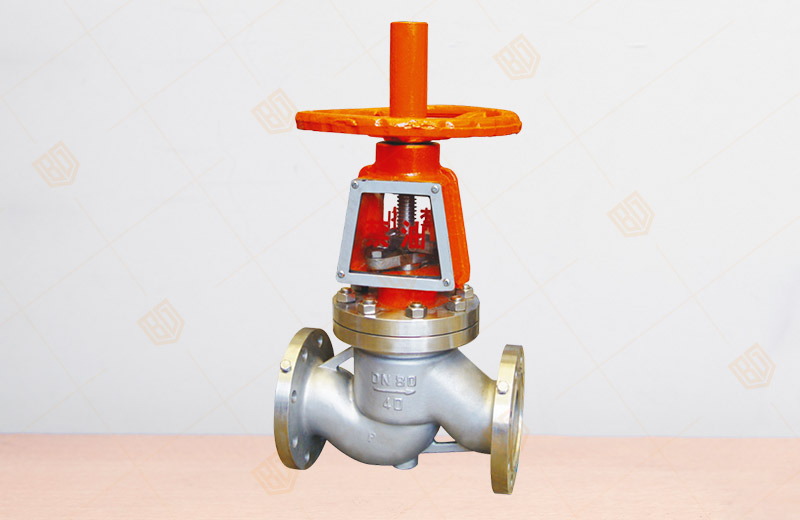

YJ41W氧气专用截止阀
产品概况
产品型号：YJ41W
公称通径：DN15~400mm
公称压力：PN1.6~4.0MPa
适用温度：常温
适用介质：氧气
设计制造：GB12235-89
结构长度：GB12221-89
法兰尺寸：B/G79-94
检查和试验：GB13927
百钢阀门集团生产销售的YJ41W氧气截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，法兰截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。
1、氧气截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到较大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。
2、工作行程小，启闭时间短。
3、密封性好，密封面间摩擦力小，寿命较长。
YJ41W氧气截止阀主要性能和使用范围：
| 型号 | 公称压力 | 壳体试验压力Ps（Mpa） | 气密封试验 | 适用温度（℃） | 适用介质 | |
| 水 | 气 | |||||
|
YJ41W-25P YJ41W-40P |
2.5 | 3.8 | 2.5 | 2.5 | 常温 | 氧气 |
YJ41W 氧气截止阀主要外形尺寸：
| YJ41W-40P、YJ41W-40R |
重 量 （kg） |
|||||||||||||
|
公称通径 DN（mm） |
尺寸 （mm） | |||||||||||||
| L | D | D1 | D2 | D6 | b | f | fz | z-фd | Dz | i | H | D0 | ||
| 15 | 130 | 95 | 65 | 45 | 40 | 16 | 2 | 4 | 4-ф14 | 82 | 10 | 202 | 100 | 5 |
| 20 | 150 | 105 | 75 | 55 | 51 | 16 | 2 | 4 | 4-ф14 | 95 | 13 | 225 | 100 | 6.5 |
| 25 | 160 | 115 | 85 | 65 | 58 | 16 | 2 | 4 | 4-ф14 | 98 | 15 | 236 | 125 | 7 |
| 32 | 190 | 135 | 100 | 78 | 66 | 18 | 2 | 4 | 4-ф18 | 120 | 28 | 312 | 180 | 13.5 |
| 40 | 200 | 145 | 110 | 85 | 76 | 18 | 3 | 4 | 4-ф18 | 135 | 20 | 328 | 160 | 16 |
| 50 | 230 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 4-ф18 | 160 | 25 | 450 | 320 | 32 |
| 65 | 290 | 180 | 145 | 120 | 110 | 22 | 3 | 4 | 8-ф18 | 180 | 30 | 530 | 360 | 45 |
| 80 | 310 | 195 | 160 | 135 | 121 | 22 | 3 | 4 | 8-ф18 | 195 | 32 | 560 | 400 | 60 |
| 100 | 350 | 230 | 190 | 160 | 150 | 24 | 3 | 4.5 | 8-ф23 | 230 | 40 | 618 | 450 | 80 |
| 125 | 400 | 270 | 220 | 188 | 176 | 28 | 3 | 4.5 | 8-ф25 | 275 | 42 | 675 | 450 | 105 |
| 150 | 480 | 300 | 250 | 218 | 204 | 30 | 3 | 4.5 | 8-ф25 | 330 | 50 | 743 | 560 | 134 |
| 200 | 600 | 375 | 320 | 282 | 260 | 38 | 3 | 4.5 | 12-ф30 | 405 | 55 | 850 | 640 | 266 |
温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的YJ41W氧气专用截止阀性能参数、结构尺寸参数、价格等详情，或要求高质量印刷样本，请联系我们。
